一、本次测试的演示器材
测试仪：POWER-Z KM003C（支持双向读取）
输出设备：240W 充电器
数据线：240W CC线材、USB-A TO Type-C线材
二、测试教程
1、长按右键（背面带雷电LOGO按钮）激活下拉电阻完成开机操作。
.jpg?w=1200&h=800)

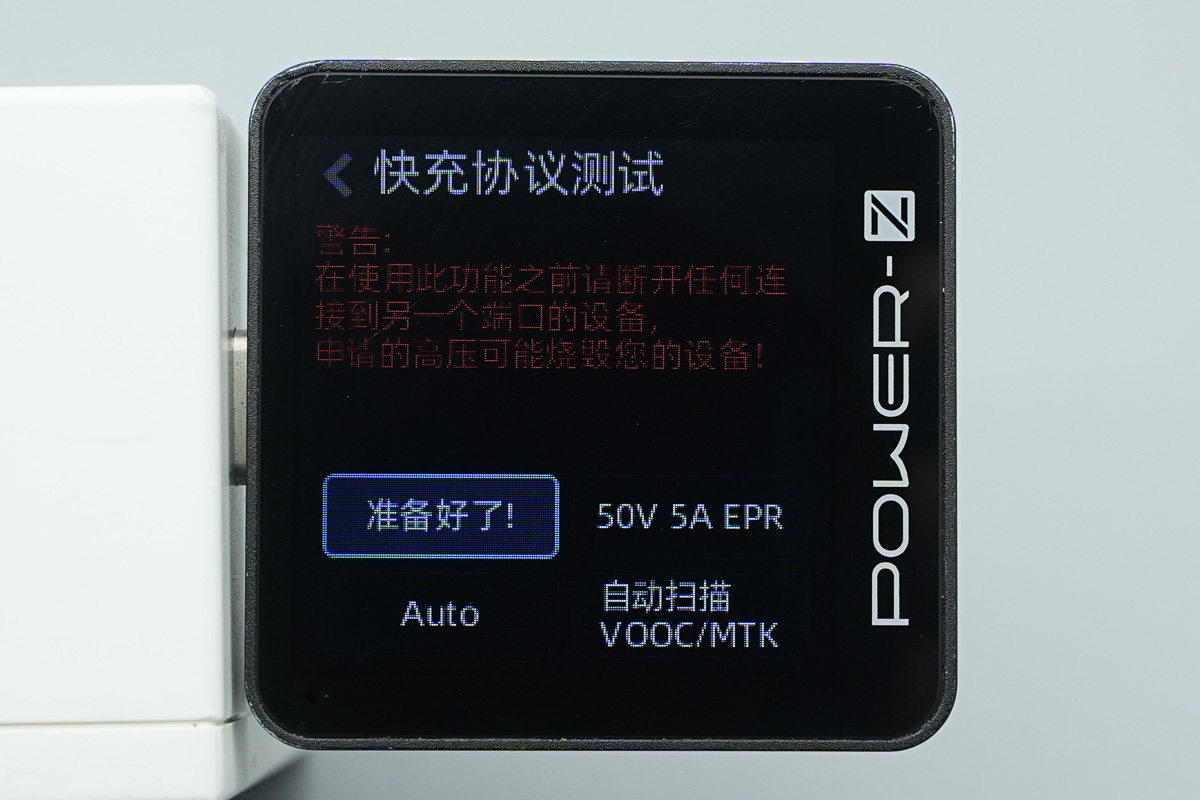

2、开机后进入快充协议测试界面，需确认快充协议测试的右上角模拟线缆（公头）范围为50V5A EPR模式，左下角为AUTO自动模式，防止测试读取异常。设置完成后，点击准备好了进入下一步。
-0.jpg?w=1200&h=800)

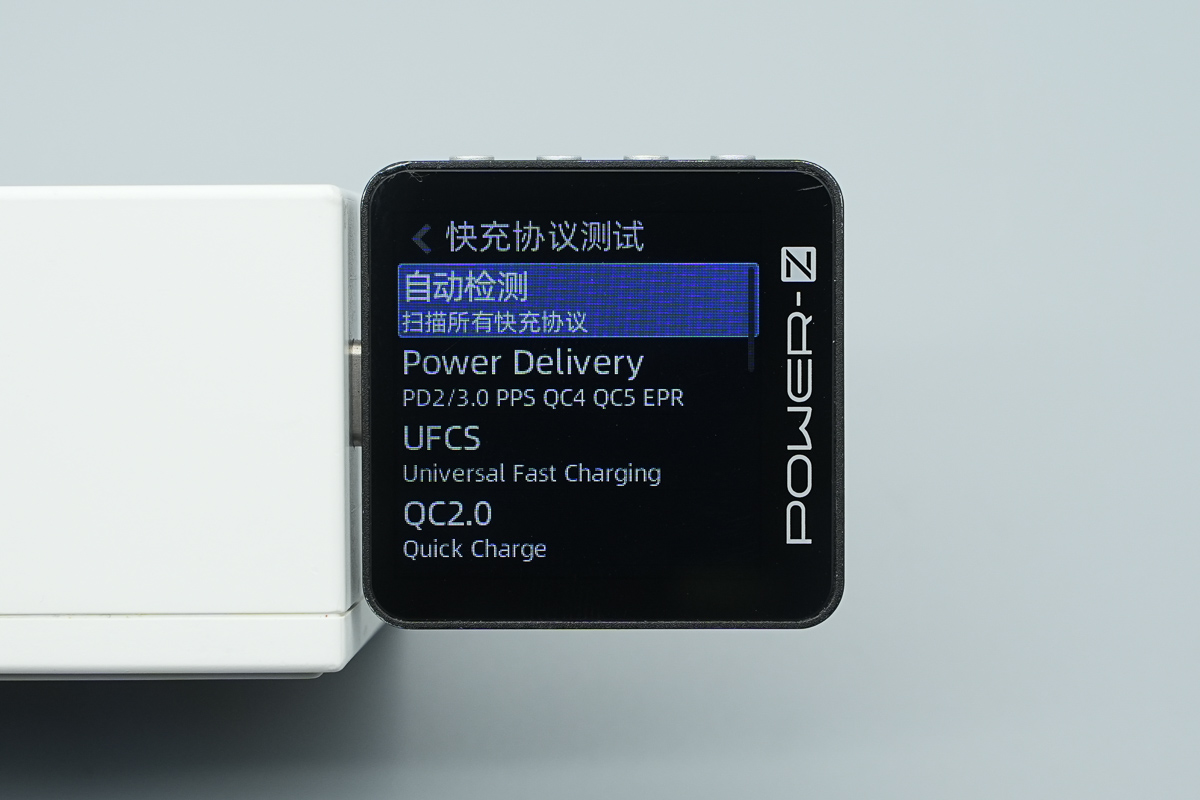

3、进入到快充协议测试的功能选择界面，选择自动检测即可。
4、以240W充电器为例，使用仪表公头完成协议检测，测试结果如上所示。

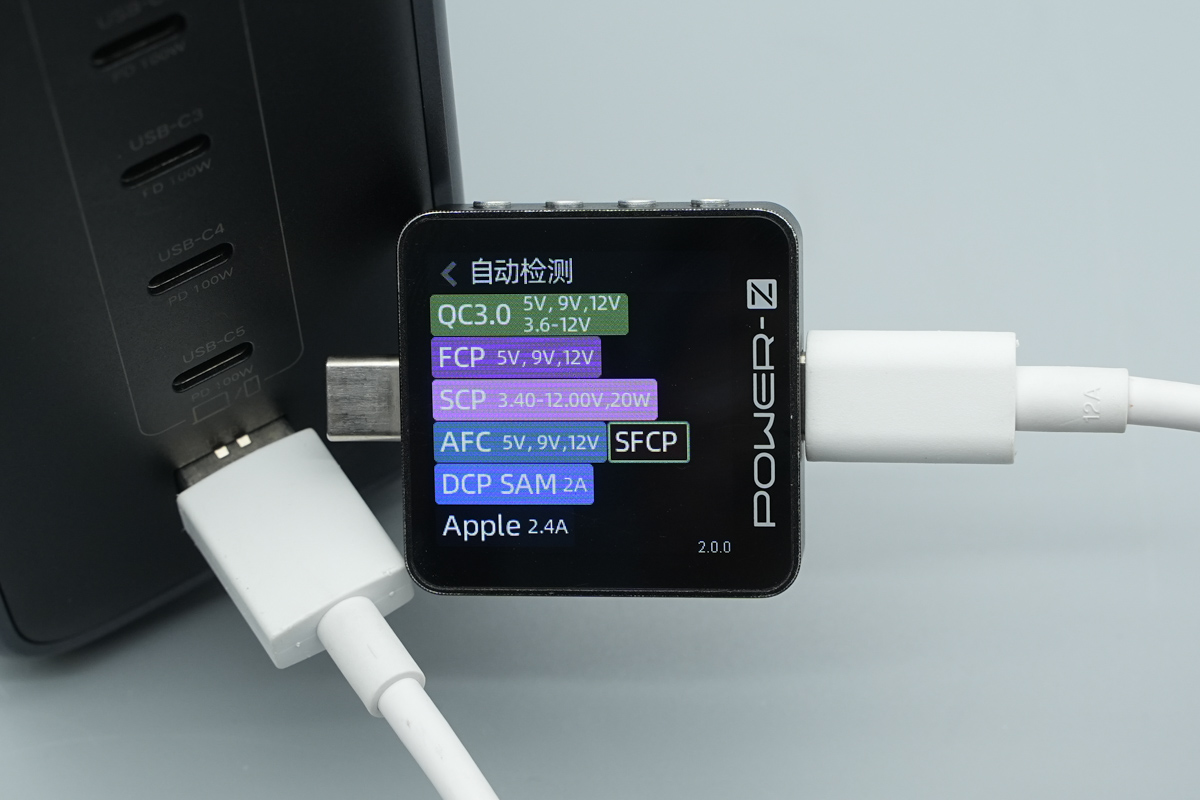

5、也可以通过线材连接仪表Type-C母座完成协议检测。对于部分无法通过公头连接的产品，可借助CC线材完成测试。
三、补充说明
1、模拟线缆功能可根据需求选择No e-marker（60W）、20V5A（100W）、50V5A（240,EPR）模式，使用仪表公头测试时请求PD协议的最大功率档位，并向下兼容，推荐默认设置50V5A EPR模式即可。
2、如果仅需读取部分PD协议，可根据需求选择请求PD类型 Auto、PD3.0（SPR）、PD3.1（EPR）、prop.PPS。
四、注意事项
使用仪表Type-C母座作为测试时，测试须用支持设备最高功率的合规线材；若检测私有协议，需搭配对应的原厂线材，避免因线材无法正常导通，影响测试结果。
使用双Type-C线材连接进行测试时，仪表母座接口会区分正反面，所以使用线材连接仪表长按不开机时，线材翻面即可。
本次测试数据仅供参考。
五、POWER-Z KM003C快充协议触发使用教程（视频版）
以上为POWER-Z KM003C协议检测实操教程的视频版。
