PD3.1 240W 快充自动化测试全流程解决方案，POWER-Z A240 ATE 自动化测试柜
前言
在快充技术迭代与电源测试需求升级的行业背景下，ChargerLAB 推出 POWER-Z A240 ATE 自动化测试柜，并以此构建了一套标准化的快充电源类产品测试体系。该方案通过模块化硬件集成与自动化系统协同，可以实现从基础检测到全面系统化的全流程测试，为 PD3.1 等高功率快充产品的研发与质检提供可靠的解决方案，满足专业人士的所有使用需求。
产品介绍
POWER-Z A240 ATE 自动化测试柜是专为各种充电头、电源供应器的研发以及实验室开发的自动测试系统，它提供了多种硬件选择，例如功率表、交流 / 直流电源供应器、电子负载、示波器等，并且搭配开放式软件架构，能够为用户提供灵活、功能强大且经济高效的自动测试方案。
打开机柜内部，可以看到从上到下依次为示波器、工业电脑、负载测试仪、功率计、可调电源。
通过这些产品的整合和自动化系统的加入，从而实现PD3.1协议诱骗和240W功率带载测试。
其中，电源峰值功率为500W，支持110V 4.6A和220V 2.3A的额定电流。负载单元支持0-30A电流量程、0-150V电压量程、0-300W功率。通过快充协议测试和自动化软件的协同，实现 PD3.1 协议全流程测试模拟，完美满足PD3.1测试需求，可用于移动电源、适配器等外接电源 PCBA 和成品的负载功能测试及性能评估。
POWER-Z A240 ATE 自动化测试柜的软件界面展示，编辑好需要测试的工步及参数，启动测试后，静待几分钟后会自动输出测试结果。
测试结果输出的报表如上所示，工程师通过报表输出可以快速得到包含纹波、转换效率、空载功耗等重要信息。从而提高检测误差和检测效率，降低检测成本，加快PD 3.1 240W产品的研发与测试。
实测案例
为了更加直观的对比和查看数据信息，以下可视化图表是全球首款台达PD3.1 240W电源适配器基于POWER-Z A240 ATE 自动化测试柜输出报表后，经二次数据处理后生成的，更多数据分析可前往相关阅读查看。
转换效率
透过转换效率的图表，可知台达PD3.1 240W电源适配器在220V 50Hz电压下，整体转换效率在88.89-95.28%之间，其中转换效率最高的是48V5A档位，转换效率达到了95.28%，转换效率最低的是5V3A档位，其转换效率为88.89%。
在110V 60Hz电压下的转换效率，整体的转换效率在87.98-93.79%之间，其中转换效率最高的是48V5A档位，转换效率达到了93.79%；转换效率最低的是5V3A档位，转换效率为87.98%。

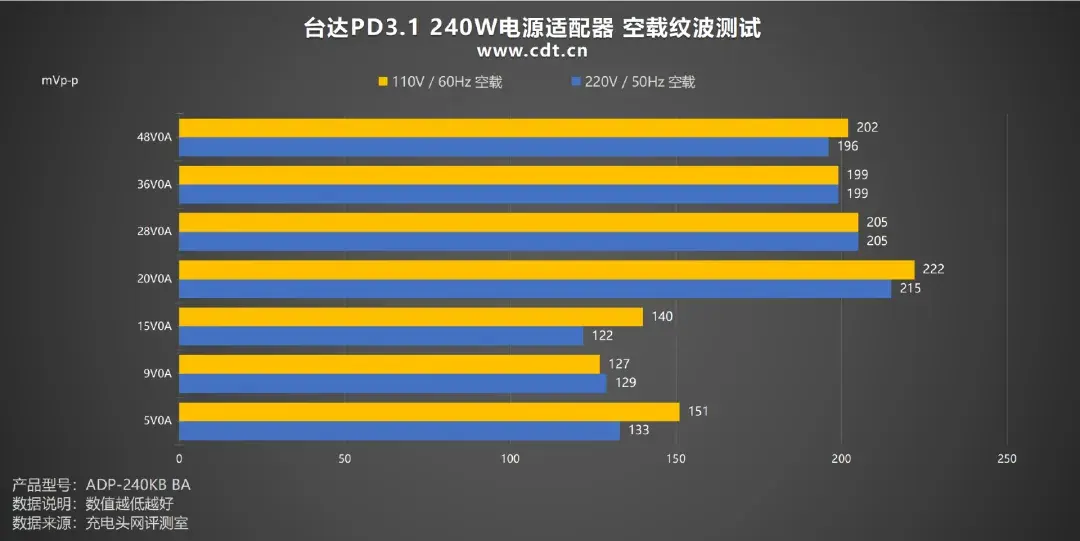

空载纹波
接着看空载纹波测试，在220V 50Hz 电压下的空载纹波，纹波峰峰值最高的是20V0A档位，纹波峰峰值为215mVp-p；纹波峰峰值最低的是15V0A档位，纹波峰峰值为122mVp-p。
110V 60Hz 电压下的空载纹波，纹波峰峰值最高的同样是是20V0A档位，纹波峰峰值为222mVp-p；纹波峰峰值最低的档位是9V0A，纹波峰峰值为127mVp-p。
带载纹波
首先看看220V 50Hz电压下的带载纹波，纹波峰峰值最高的是48V5A档位，纹波峰峰值为134mVp-p；纹波峰峰值最低的是15V3A档位，纹波峰峰值均为50mVp-p。
再来看看110V 60Hz电压下的带载纹波表现如何，纹波峰峰值最高的是48V5A档位，纹波峰峰值为111mVp-p；纹波峰峰值最低的档位是9V3A，纹波峰峰值为77mVp-p。
YD/T 1591-2009 通信行业标准中充电器纹波要求满载运行时不高于200mVp-p，台达PD3.1 240W电源适配器在220V 50Hz、110V 60Hz的输入电压下，所输出功率纹波峰峰值最高为134mVp-p，符合行业标准中纹波不高于200mVp-p的要求。
总结
POWER-Z A240 ATE 自动化测试柜通过硬件标准化与流程自动化，为快充行业提供了一套快速高效且可复现、可追溯的测试方案。随着 PD3.1 协议的普及与大功率测试需求的提升，该方案将在快充电源转换效率优化、兼容性测试、纹波检测等领域发挥重要作用，通过模块化设计可以提供众多变化的硬件选择，为用户提供弹性、功能强大，经济高效的自动测试解决方案。推动充电技术向高功率密度方向发展。
