POWER-Z ET240 功能要点展示
前言
在快充技术快速发展的当下，确保设备间高效、稳定的连接与快充数据交互至关重要，对于快充协议的抓包来说，如何精确的捕捉到详细协议数据，是快充技术研发和发展的关键。

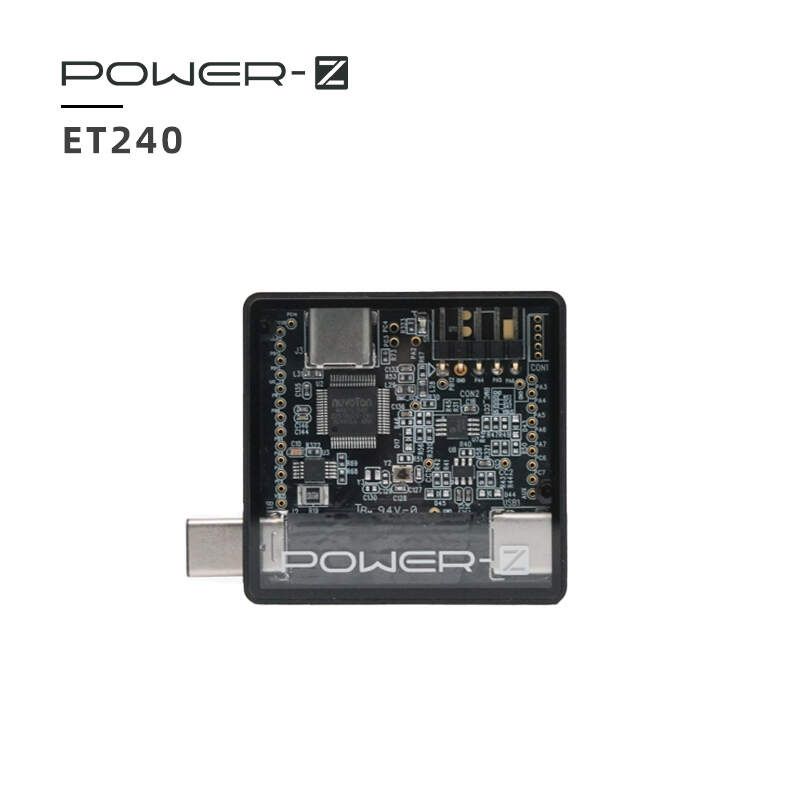

为此，POWER-Z 推出旗下全新产品——POWER-Z ET240 PD嗅探器，PD嗅探器是一个用于调试 USB Type-C PD 产品的便捷设备。它能够监控 Type-C CC1 / CC2 / VBUS 上的电压和电流，并解码PD数据包、DisplayPort 辅助通道消息和 USB4 边带消息。通过部分要点示例，展示其在实际应用中的价值，助力快充技术人员在产品开发、测试以及问题排查等工作中，可以更高效地推进项目，保障快充设备的性能与兼容性。
要点一：支持电压准位及电流侦测
（Voltage and Current Measurements）
1、高精准度电压电流量测
-Monitor VBUS and VCONN by INA228
-85V, 20-bit, ultra-precise (85V、20 位、超精密、电流/电压监测器)
2、Example : 不同的抽载下其电压变化，可以帮我们Debug其电压变化。
-VoltageCurrent_Down_10_Level.gz
要点二：可以监控PD通讯封包精准掌握问题
（Debug PD Protocol）
1、详尽的封包解析 : SOP / SOP' / SOP”- PD Controller and E-Marker
2、产品过 USB PD Compliance Test
3、Example : CTS Cable 测项，看SOP'沟通流程，由trace确认数据正确性。
-2024-05-29 160636024 - USB Compliance Report.html
-2024-05-29 160636024_cbl1.gz
要点三：支援DP ALT MODE監控及AUX通道溝通
（DisplayPort Alt Mode and AUX）
1、PD BMC ALT Mode, DP AUX Channel
-Native AUX Message, I2C over AUX Message
-DisplayPort Link Training Flow
2、Example : 732D_CtoDP_OK.gz
要点四：支援DP ALT MODE監控及AUX通道溝通
（DisplayPort Alt Mode and AUX）
1、市场兼容性问题验证
2、Example
-BenQ Monitor_ALT DP Configure pinassC_No Display.gz
-BenQ Monitor_ALT DP Configure pinassE_Display OK.gz
要点五：支援USB4 Sideband通道解析
（USB4 / TBT3 Sideband (SB) Channel）
1、USB4新产品开发
2、Example
-04_pd_bmc_usb4_sideband.gz
-05_pd_bmc_tbt3_HP_Spectre_13_BenQ_PD2725U_TBT_Mode.gz
