前言

在当下快充市场呈现井喷式增长的同时，手机等移动设备的充电协议也在不断更新换代，此前ChargerLAB 推出的便携式 USB-C 快充测试仪POWER-Z KM003C，因支持 PD3.1、QC4/5 等多种主流快充协议检测，E - marker 检测、协议诱骗与模拟、纹波测试，支持数据记录与分析、苹果 SN 序列号查询等实用功能饱受消费者和工程师的喜爱，然而对于更详细的协议抓包来说，KM003C无法做到更精确的捕捉。

为此，POWER-Z 推出旗下全新产品——POWER-Z ET240 PD嗅探器，PD嗅探器是一个用于调试 USB Type-C PD 产品的便捷设备。它能够监控 Type-C CC1 / CC2 / VBUS 上的电压和电流，并解码PD数据包、DisplayPort 辅助通道消息和 USB4 边带消息。

下面一起来看一下这款 PD嗅探器究竟如何。

开箱介绍

POWER-Z ET240 PD嗅探器开箱-POWER-Z

POWER-Z ET240 PD嗅探器依旧采用简白纸盒包装，中间印有“POWER-Z”品牌名称及标识。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

包装侧面采用电子产品潮流涂鸦背景，中间标有产品官网：www.chargerlab.com。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

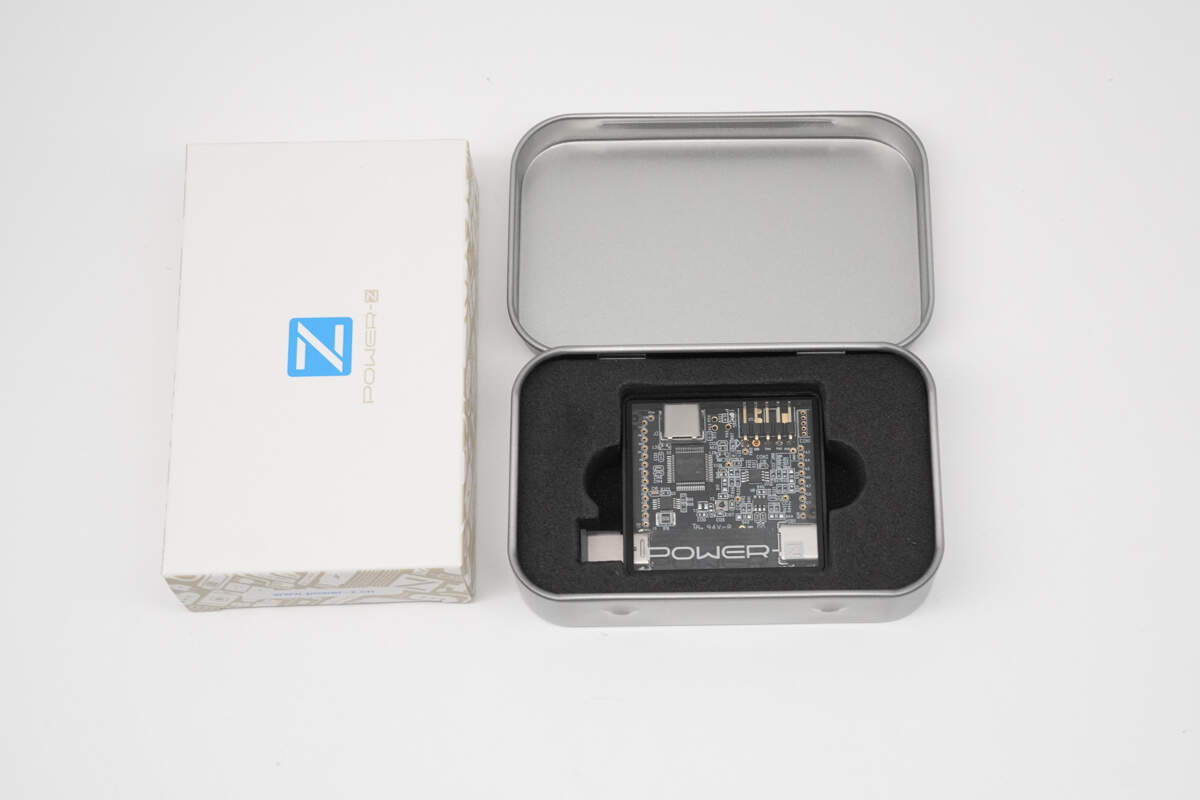

打开外包装，POWER-Z ET240 PD嗅探器外由银色金属铁盒封装，方便日常收纳。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

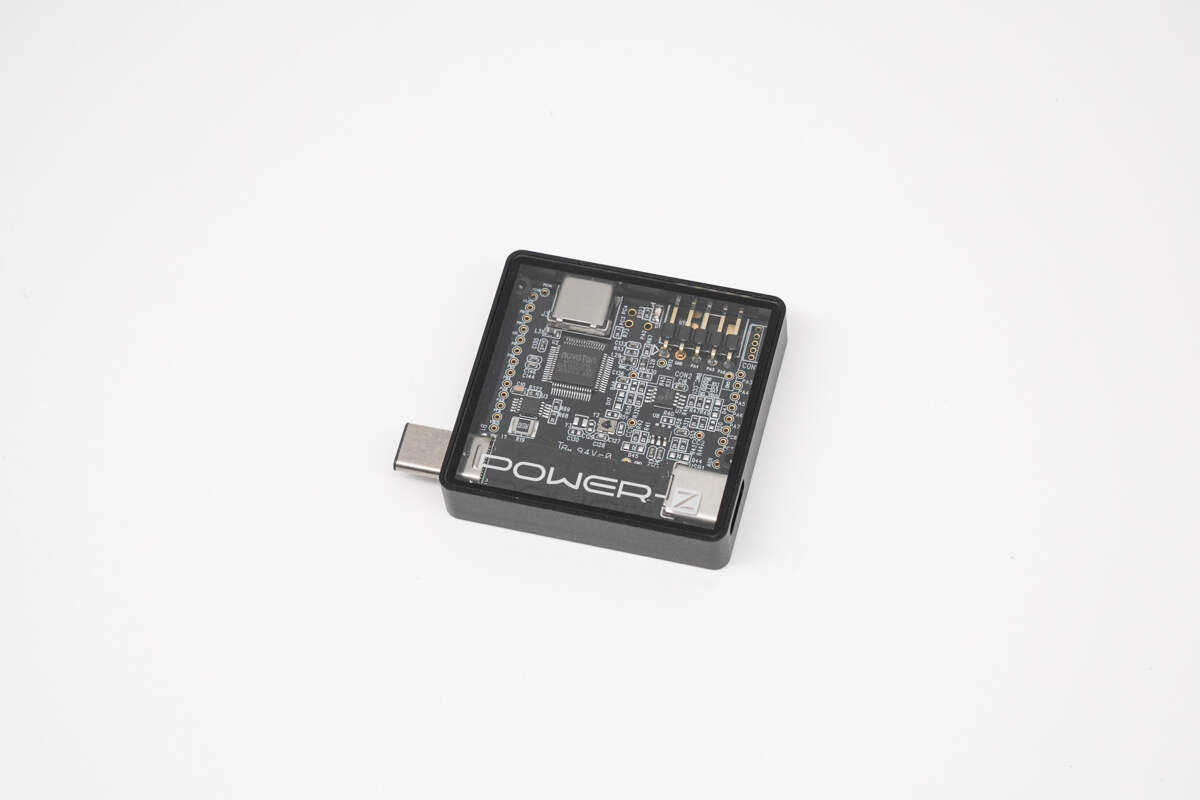

POWER-Z ET240 PD嗅探器外观采用放正造型，CNC铝制外壳，表面阳极氧化处理，顶盖为透明天窗设计，内部PCB设计一览无遗。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

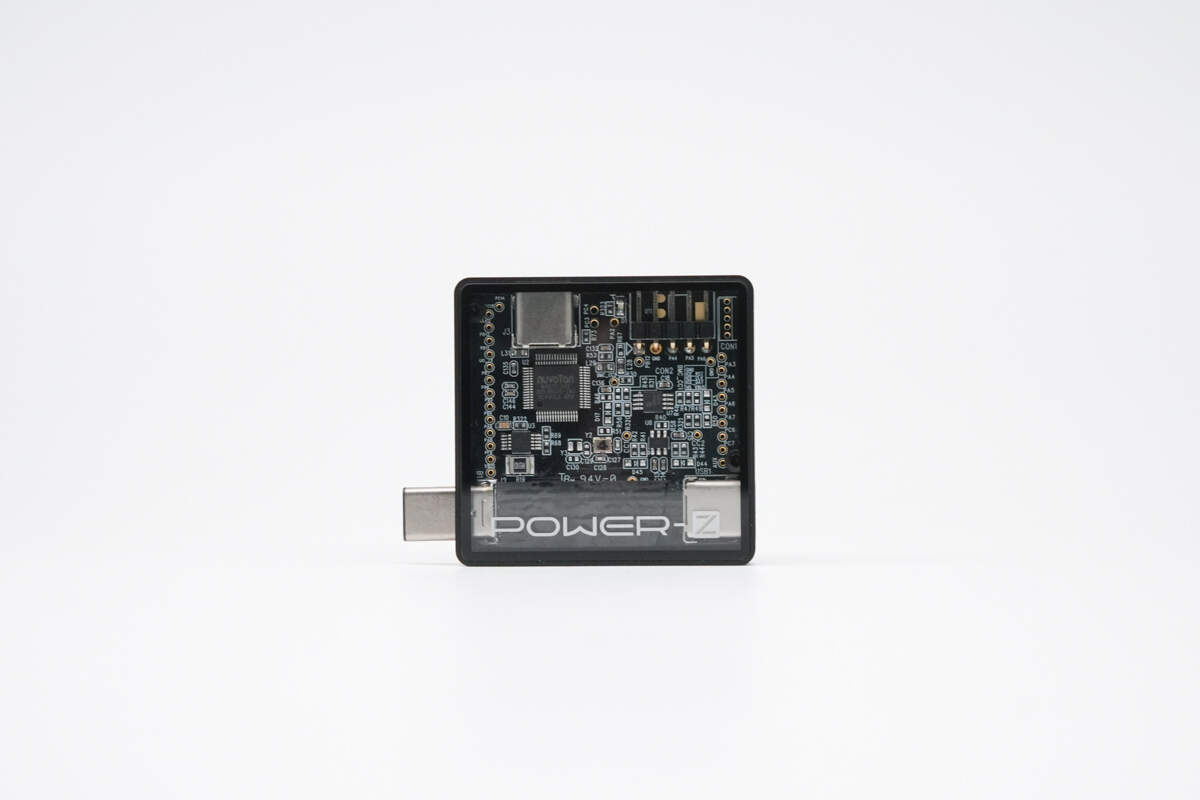

顶盖采用树脂玻璃材质，屏幕为窄边框设计，透过天窗可以看到，内部元器件摆放紧凑，科技感拉满，底部印有“POWER-Z ”LOGO。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

背面除印有“IN”“OUT”“HD”接口标识外，还印有产品相关参数。

产品名称：USB-C PD Sniffer

MODEL：ET240

量程：DC 48V 240W

中文官网：www.power-z.com

POWER-Z ET240 PD嗅探器开箱-POWER-Z

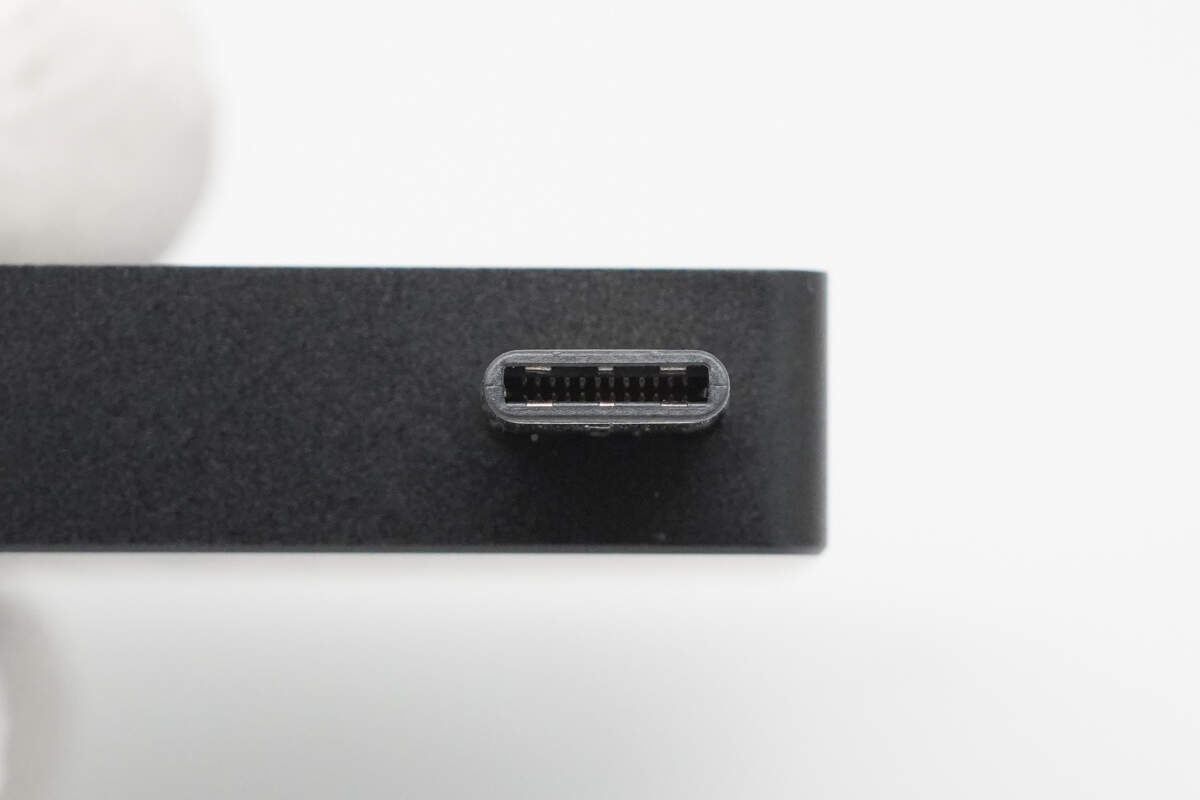

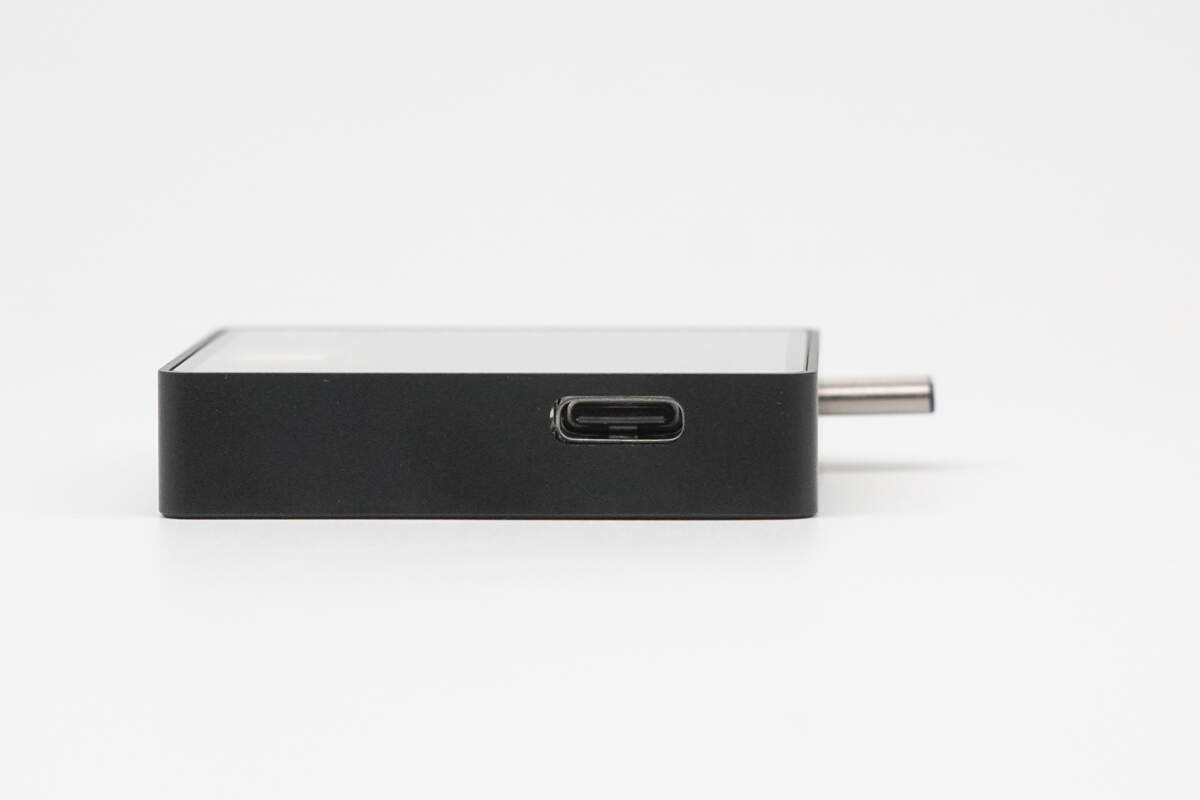

侧面配置一枚USB-C端口，可以连接PC上位机软件。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

底部为“IN”输入端。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

“OUT”USB-C公头为输出端，为满PIN接口。

尺寸大小

POWER-Z ET240 PD嗅探器开箱-POWER-Z

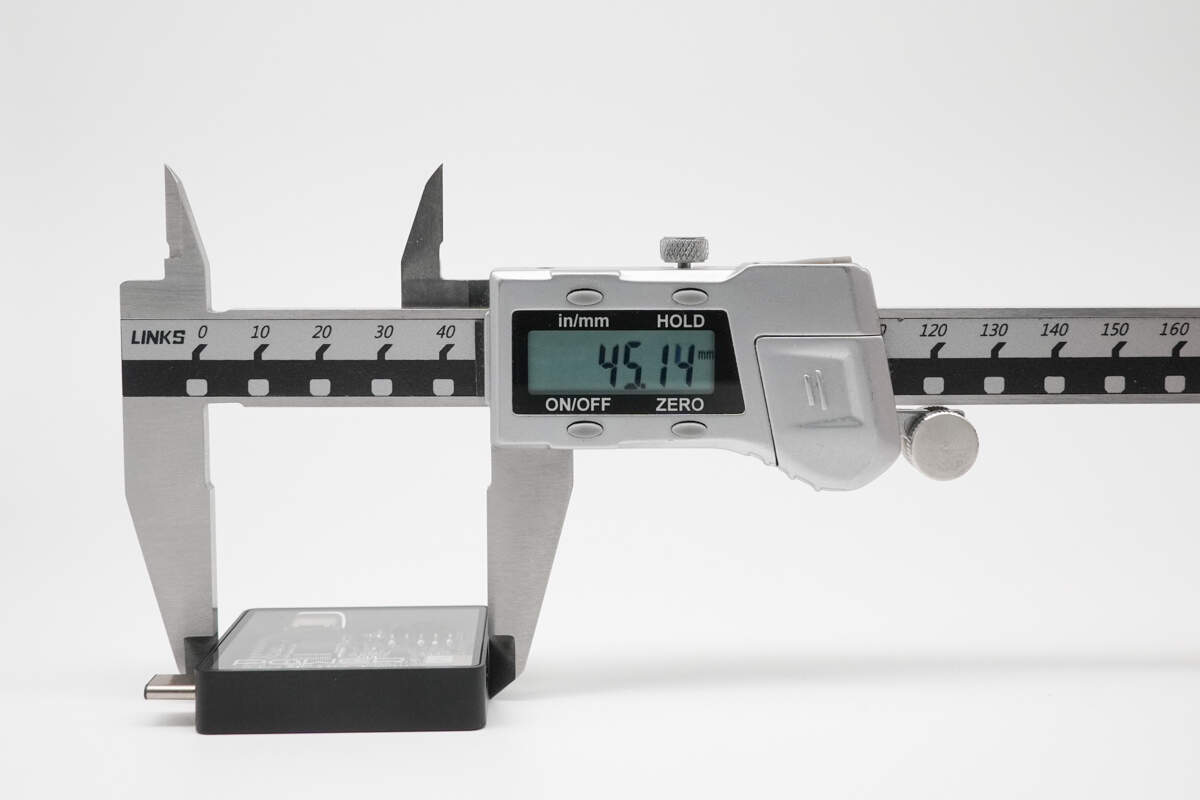

POWER-Z ET240 PD嗅探器实测直径长度约为45.14mm。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

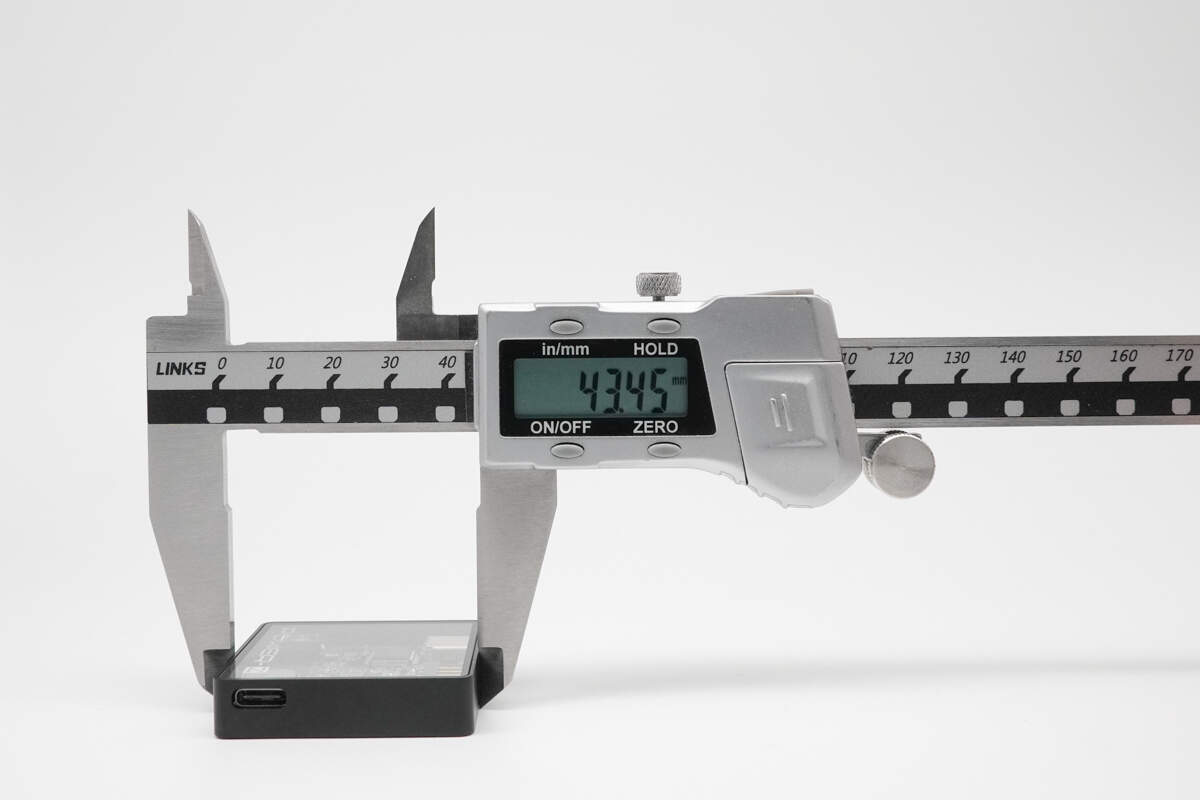

宽度约为43.45mm。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

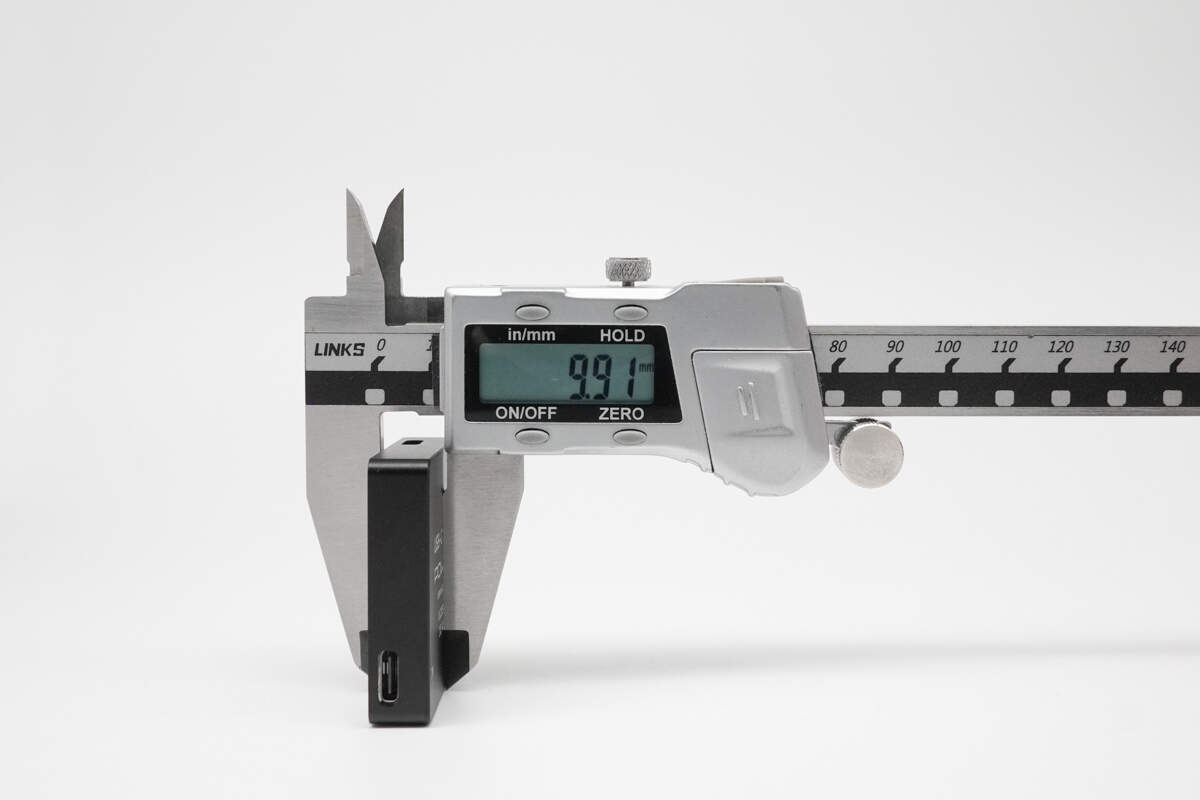

厚度约为9.91mm。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

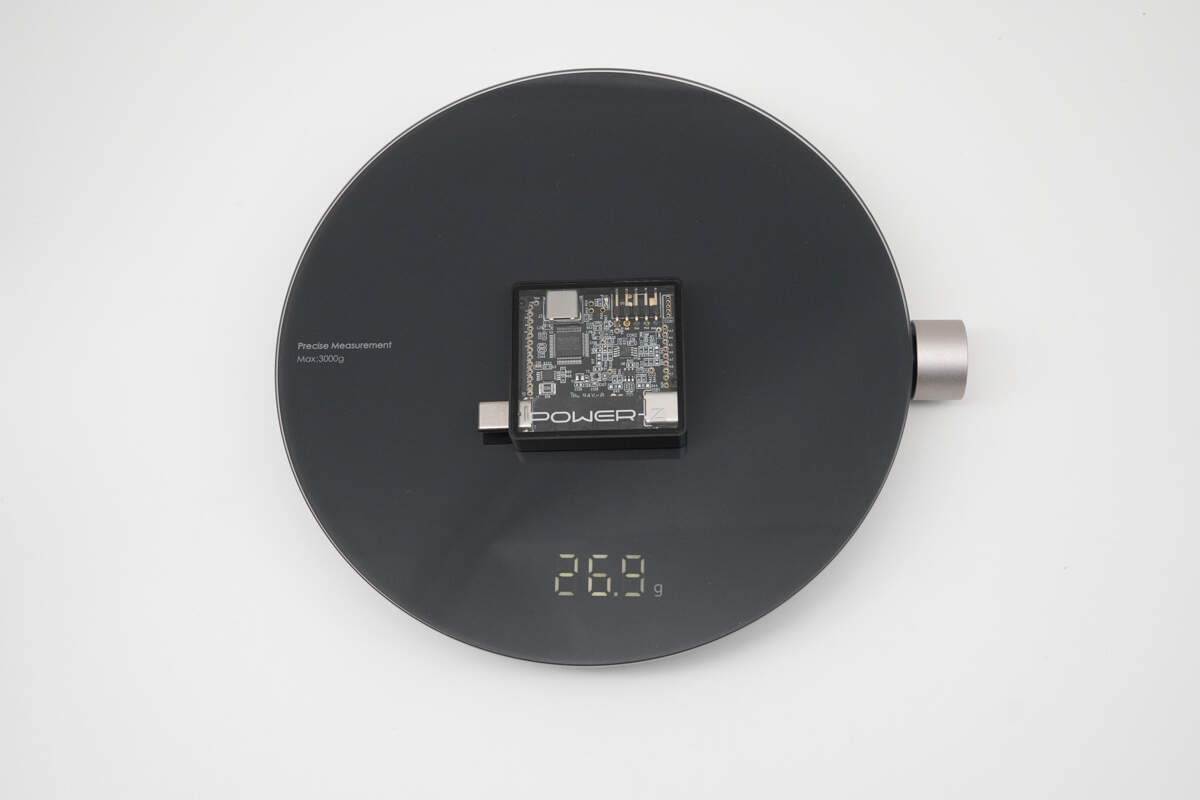

整机重量约为26.9g。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

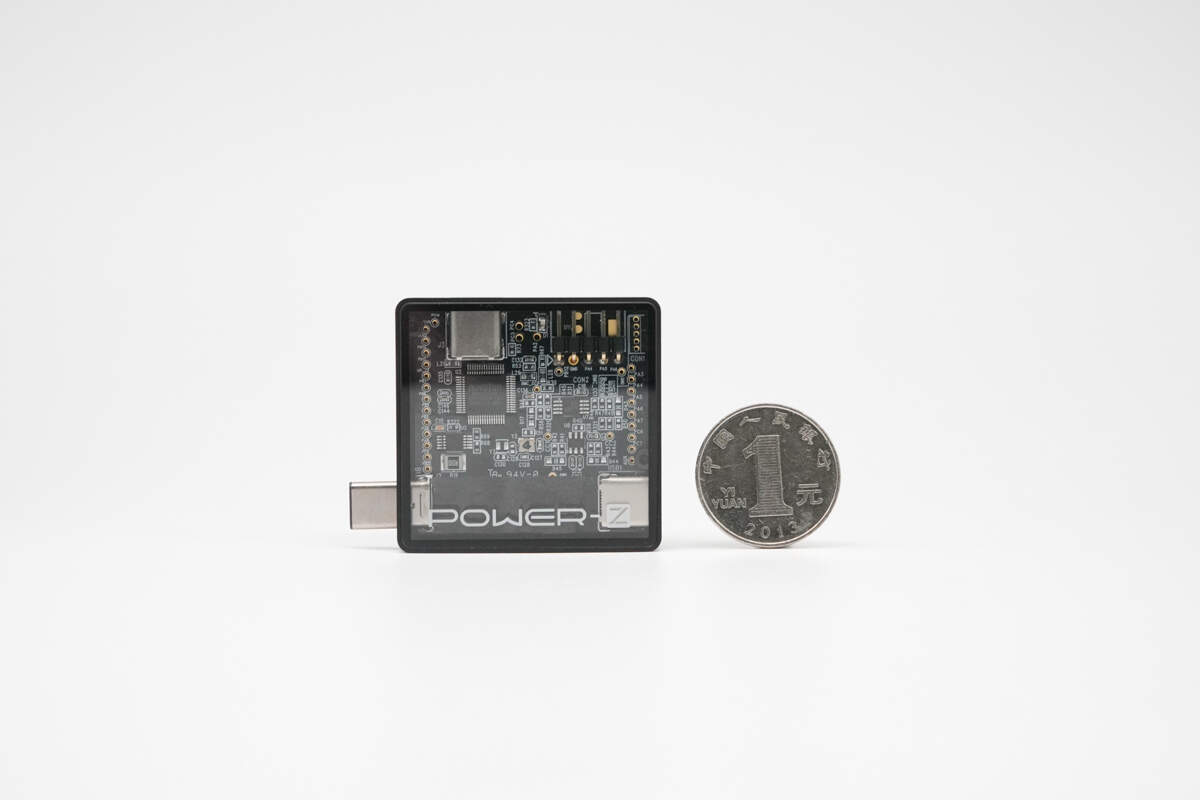

正面大小与一元硬币相比。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

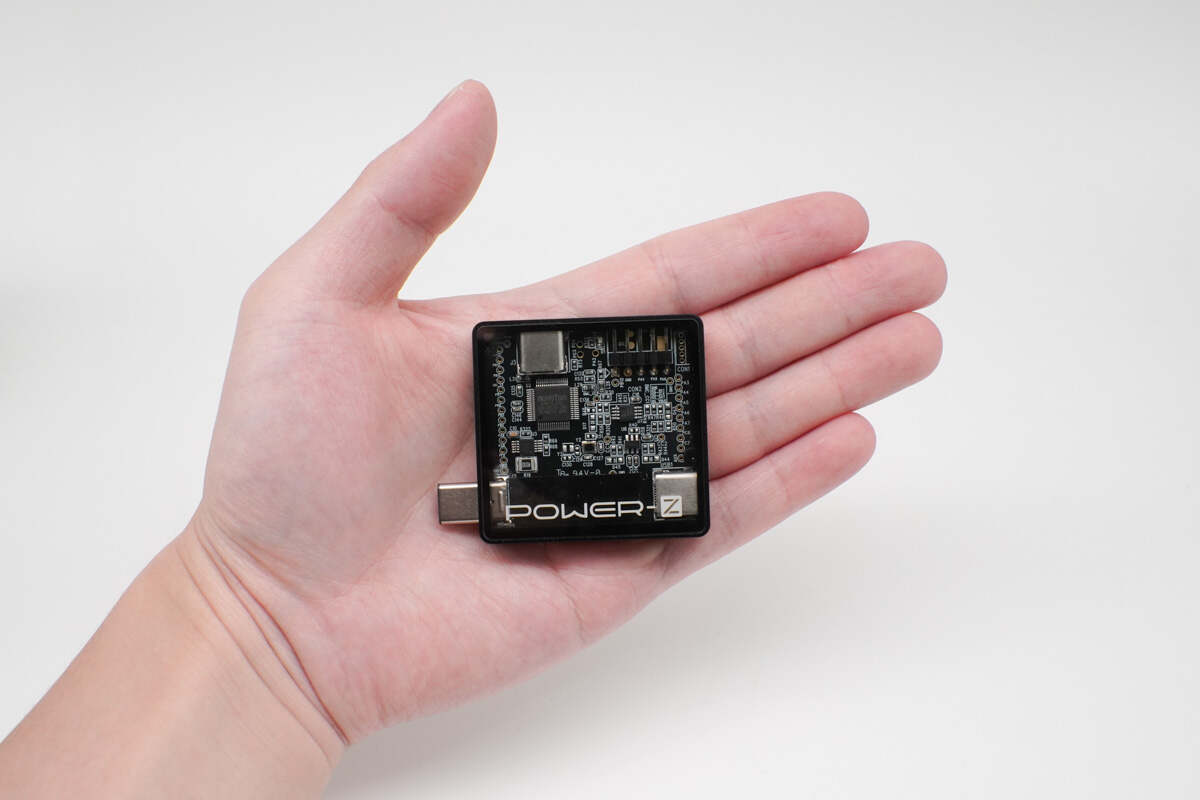

放入成年人手中也十分小巧。

方案介绍

nuvoTon M487SIDAE

POWER-Z ET240 PD嗅探器开箱-POWER-Z

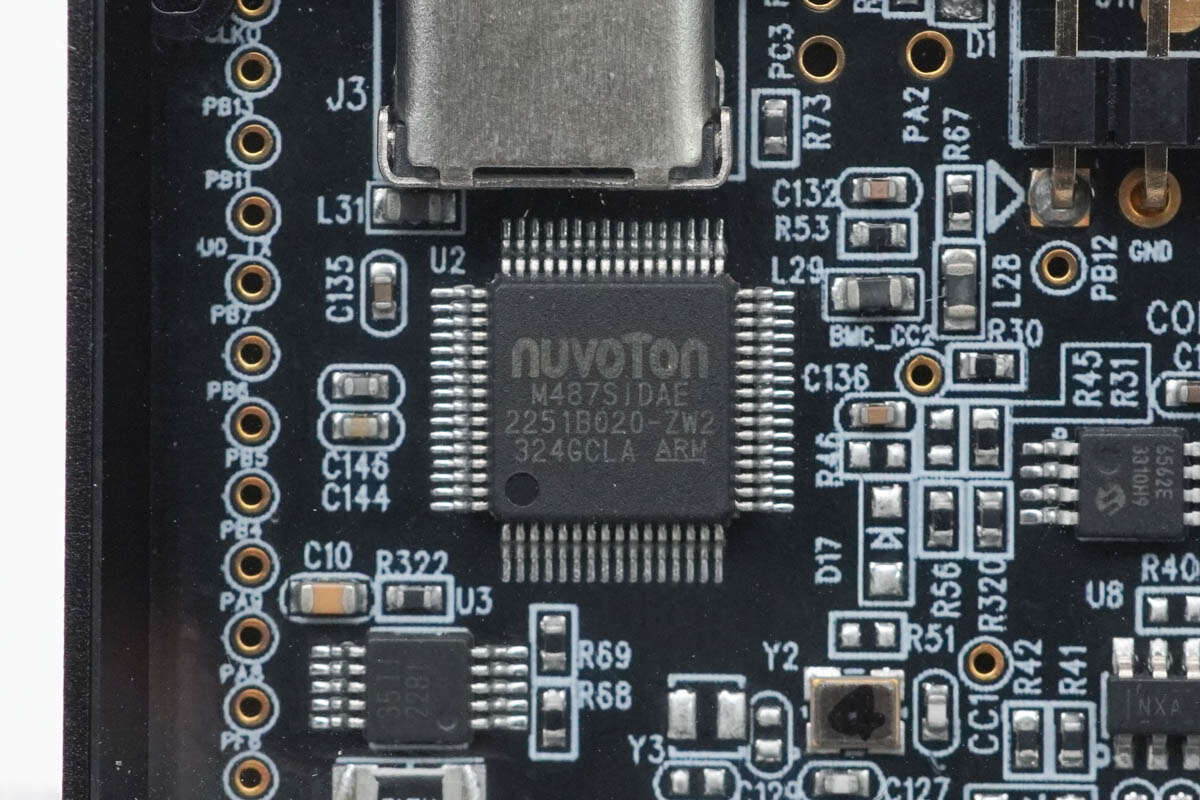

M487SIDAE以Arm® Cortex®-M4F为核心，是带有DSP指令集的高效能低功耗微控制器。其系统最高可运行至192 MHz ，动态运作下的功耗仅175 µA/ MHz 。 内建512 KB 双区块 ( Dual Bank ) 架构快闪记忆体 ( Flash ) ，可支持OTA ( Over-The-Air ) 韧体升级，并内建160 KB SRAM ，包含32 KB 快取 ( Cache ) 用于加速外部 SPI Flash就地执行 ( eXecute-In-Place ) 。出厂前预先烧录bootloader，提供安全启动 ( Secure Boot ) 功能，可对存放于内建快闪记忆体内的程式码进行完整性检查，并整合安全保护区块 ( Secure Protection ROM ) ，提供一个用于保存机密程序或资料的安全空间。内建一次性可烧录 ( One-Time Programmable ROM ) 区块，可用于产品生命周期的管理。

M487SIDAE支持1.8V至3.6V操作电压，以及 - 40°C至105°C的工业级工作温度。本系列额外配置10/100 Mbps以太网MAC、RMII介面与硬件加密引擎，封装型式为LQFP64。

POWER-Z ET240 PD嗅探器开箱-POWER-Z

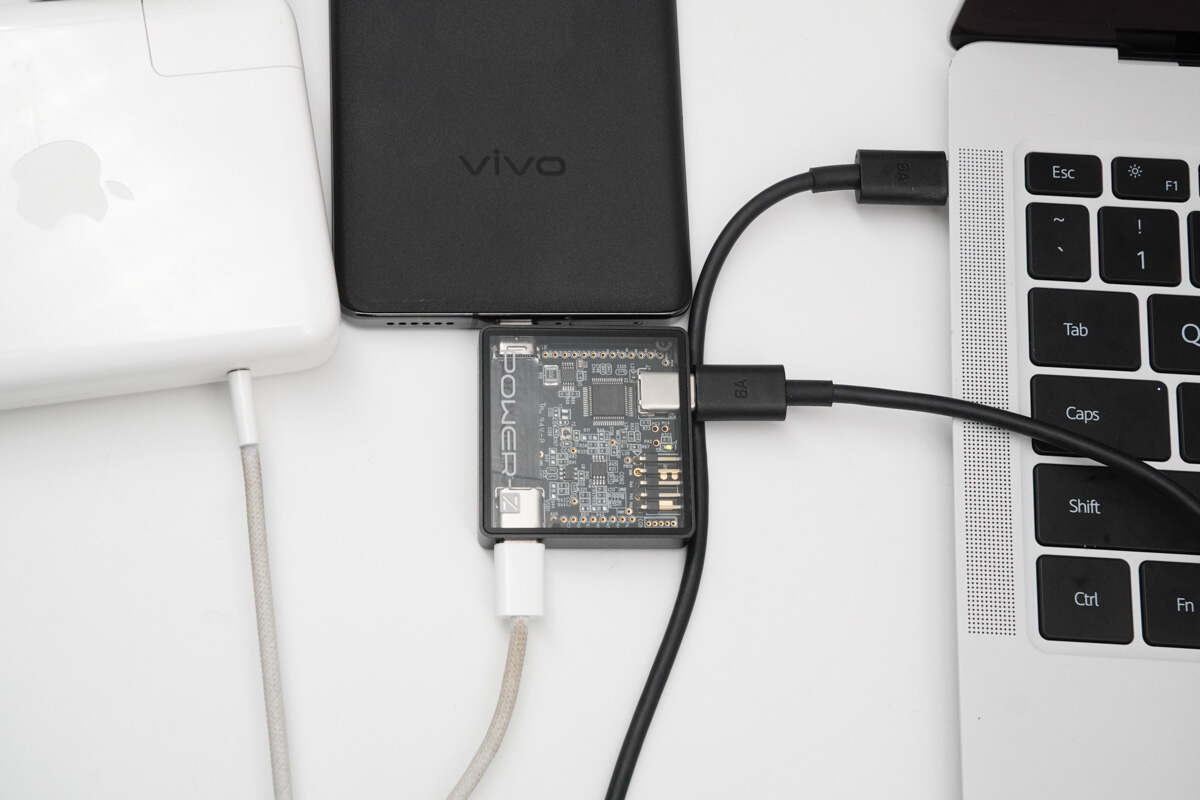

接线示意图，右侧接口为连接PC上位机软件。

总结

POWER-Z ET240 PD嗅探器采用CNC铝制外壳+透明天窗设计，内部PCBA设计一览无遗。其PD嗅探器功能，能为市面上PD产品提供更便捷的测试。此外，迷你的体积更是可以随身携带，大幅减少工程师出差的不便。

POWER-Z ET240 PD嗅探器内部采用新唐科技 NUVOTON M487SIDAE为主控方案，其Arm® Cortex®-M4F 为核心的微控制器，最高运行频率 192MHz，功耗低至 175µA/MHz，内建多种存储资源，支持多种通信接口，集成众多功能单元，具有较强的环境适应性，为监控 Type-C CC1 / CC2 / VBUS 上的电压和电流，并解码PD数据包、DisplayPort 辅助通道消息和 USB4 边带消息等功能提供强大支持。

总的来说，POWER-Z作为全球知名的快充测试工具，拥有超过10000名工程师用户。为全球多个国家和地区的工程师提供便捷的测试解决方案，帮助工程师快速部署新产品和技术。而POWER-Z ET240 PD嗅探器的出现，更是为工程师快充测试提供了便捷的途径和思路，提高方案验证效率，对于快充市场来说具有不凡的意义和影响。
